Aprende las bases de la ingeniería moderna a través de guías prácticas y conceptos fundamentales de electrónica y robótica aplicada.
Desde la Ley de Ohm hasta el control de sensores avanzados.
Crea semáforos inteligentes y alarmas con tus propias manos.
Aprende la estructura básica de un sketch y funciones comunes.
La ley de Ohm establece que la intensidad de corriente (I) que circula por un conductor es directamente proporcional al voltaje (V) aplicado e inversamente proporcional a la resistencia (R) del mismo.
Establece la relación entre Voltaje (V), Corriente (I) y Resistencia (R).
La "fuerza" que empuja electrones. Medido en Voltios (V).
Flujo de electrones por segundo. Medido en Amperios (A).
Oposición al paso de corriente. Medido en Ohmios (Ω).
Un motor de compresor consume 15 A de corriente y tiene una resistencia de 8 Ω. Utilizando la ley de Ohm:
V = I × R
V = 15 A × 8 Ω
V = 120 voltios
Si el suministro eléctrico es inferior a 120 V, es posible que el motor no funcione correctamente.
Si necesitas recordar las diferentes formas de la ley de Ohm, el triángulo es una herramienta muy útil. Te ayuda a resolver fácilmente la tensión (V), la corriente (I) o la resistencia (R).
Los componentes que dan vida a los circuitos.
Diodo: Permite el paso en un solo sentido.
Transistor: El interruptor electrónico fundamental.
Resistencia: Limita la corriente.
Capacitor: Almacena energía eléctrica.
Comprender los principios de la electrónica básica te permite interpretar circuitos, diagnosticar fallas, usar equipos de medición y desarrollar soluciones técnicas reales. Es clave para:
Analiza el comportamiento del flujo de electrones en diferentes materiales y dispositivos. Se apoya en:
El entorno para dar inteligencia a tu hardware.
void setup() { // Configuración inicial pinMode(13, OUTPUT); } void loop() { // Se repite infinitamente digitalWrite(13, HIGH); }
El Arduino UNO R3 es el buque insignia de la marca, siendo la placa más popular para quienes se inician en programación y electrónica.
Es una placa de desarrollo basada en el microcontrolador ATmega328P. Facilita la programación de microcontroladores para interactuar con sensores y actuadores físicos.
Las primeras versiones utilizaban el protocolo RS-232, requiriendo adaptadores externos.
| Nivel Lógico | Serie TTL (Moderno) | Serie RS-232 (Antiguo) |
|---|---|---|
| 1 (Alto) | +5V | [-3V a -15V] |
| 0 (Bajo) | 0V | [+3V a +15V] |

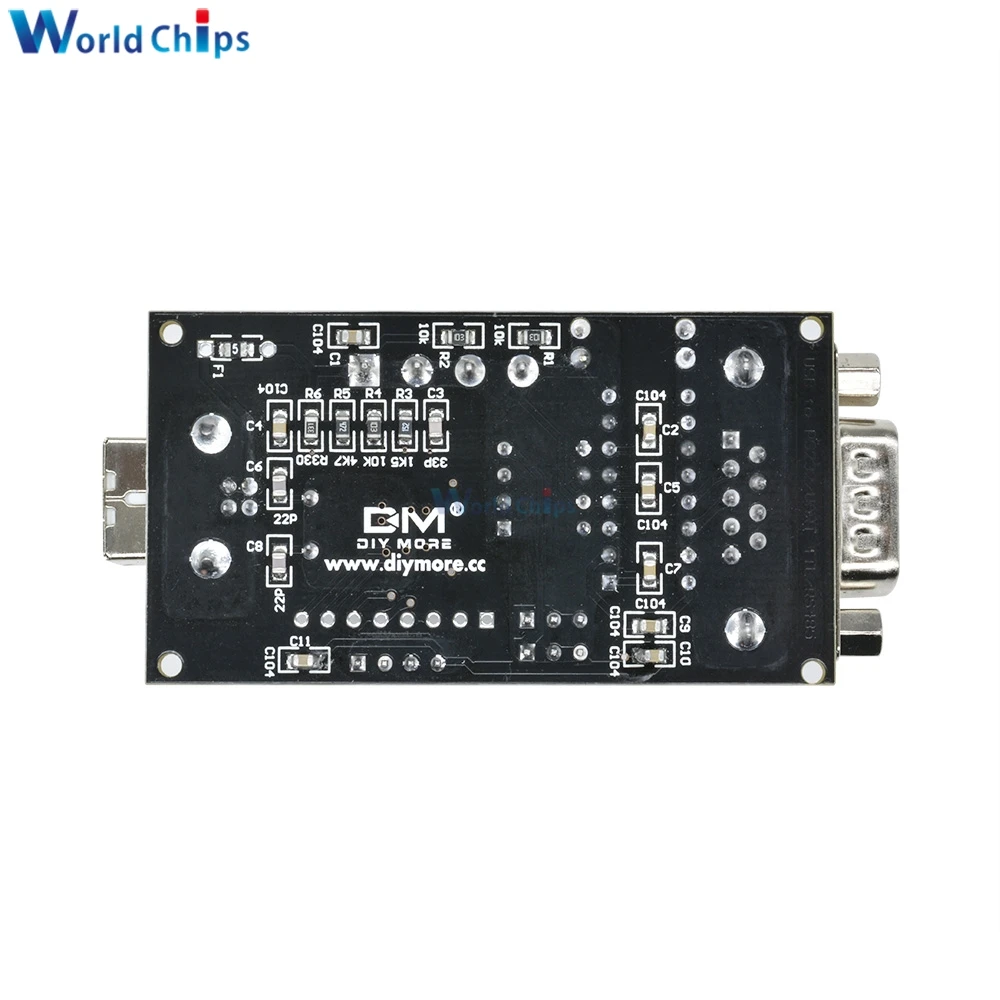

Se integró un puerto USB con el chip FTDI FT232BM como conversor USB-Serie.
Para cargar programas (sketches), se utiliza el Arduino IDE. Es vital seleccionar correctamente la placa en el menú de herramientas.
void setup() {
pinMode(13, OUTPUT); // Pin 13 como salida
}
void loop() {
digitalWrite(13, HIGH); // Enciende LED
delay(1000); // Espera 1 segundo
digitalWrite(13, LOW); // Apaga LED
delay(1000); // Espera 1 segundo
}
Control de múltiples salidas digitales y tiempos de espera (delays).
Uso de entradas digitales y transductores acústicos (Buzzers).
Detección de luz ambiental con sensores LDR (analógicos).
Aprenderás a controlar múltiples salidas digitales y a gestionar tiempos de espera mediante delay().
Representación de un semáforo educativo con LEDs de 10mm.
¿Por qué 220Ω? Usamos R = V / I. Si Arduino entrega 5V y el LED consume ~2V con 15mA, necesitamos ~200Ω para proteger el componente.
/**
* Proyecto: Semáforo Inteligente
* Objetivo: Controlar una secuencia de luces
*/
void setup() {
pinMode(13, OUTPUT); // Rojo
pinMode(12, OUTPUT); // Amarillo
pinMode(11, OUTPUT); // Verde
}
void loop() {
// Verde encendido
digitalWrite(11, HIGH);
delay(5000);
digitalWrite(11, LOW);
// Amarillo (Precaución)
digitalWrite(12, HIGH);
delay(2000);
digitalWrite(12, LOW);
// Rojo (Alto)
digitalWrite(13, HIGH);
delay(5000);
digitalWrite(13, LOW);
}
En void setup(), establecemos que los pines funcionarán como salidas de energía.
El void loop() repite la secuencia de encender y apagar cada pin, creando el ciclo infinito del semáforo.
